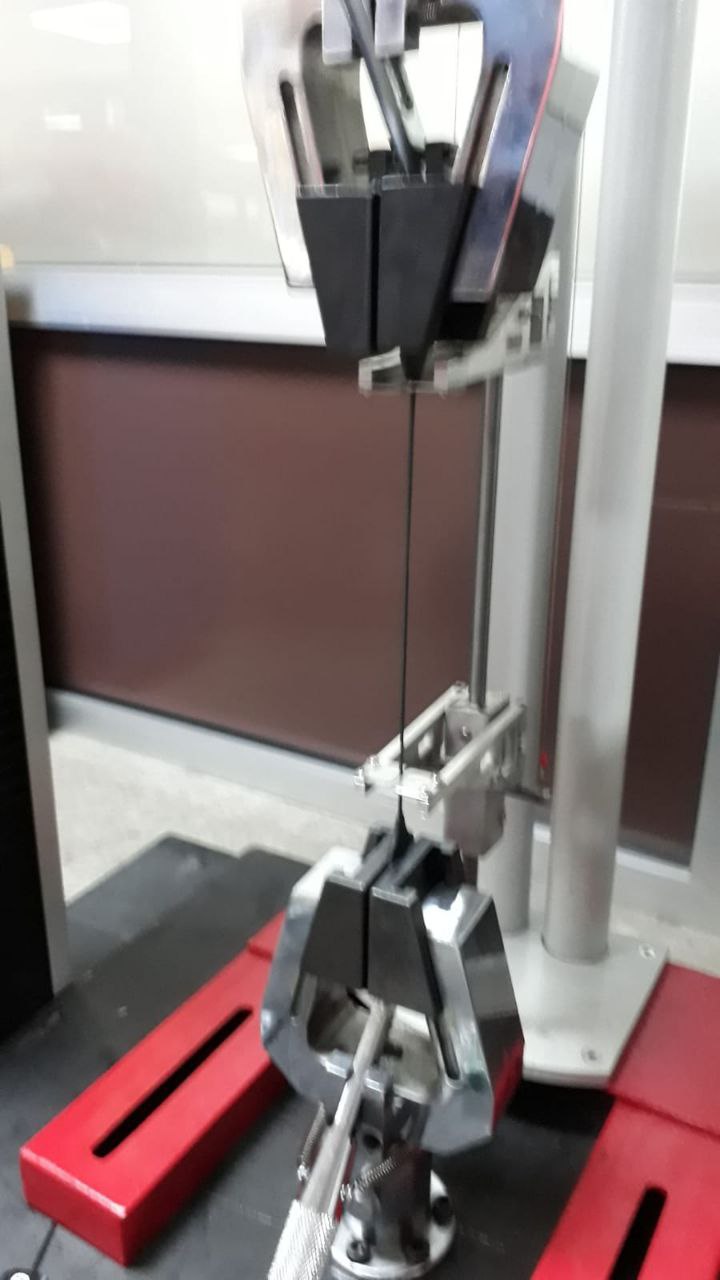

دستگاه تست کشش کابل چیست؟
دستگاه تست کشش کابل برای بررسی رفتار مکانیکی کابل و اجزای آن در برابر نیروی کششی کنترلشده به کار میرود. این آزمون میتواند برای ارزیابی هادی، سیم، اجزای تقویتکننده یا نمونههای آمادهشده از ساختار کابل استفاده شود؛ البته روش دقیق به نوع محصول و استاندارد مربوط بستگی دارد. آزمون کشش به تولیدکننده کمک میکند تغییرات خواص مکانیکی را میان بچهای تولید مقایسه کند و اطلاعاتی درباره مقاومت نمونه در برابر بارگذاری به دست آورد. نتیجه آزمون باید همراه با مشخصات نمونه و شرایط اجرا تفسیر شود و بهتنهایی جایگزین تمام آزمونهای الکتریکی، حرارتی یا دوام کابل نیست.
چرا آزمون کشش کابل اهمیت دارد؟
کابلها هنگام نصب، کشیدهشدن در مسیرهای طولانی، اتصال به تجهیزات و بعضی شرایط بهرهبرداری تحت نیرو قرار میگیرند. اگر اجزای کابل استحکام کافی نداشته باشند، ممکن است دچار تغییر شکل، گسیختگی یا آسیب در ناحیه اتصال شوند. آزمون کشش به بررسی این رفتار در شرایط کنترلشده کمک میکند و میتواند در کنترل کیفیت مواد اولیه، ارزیابی محصول نهایی و مقایسه طراحیها مفید باشد. با این حال، معیار پذیرش باید از استاندارد یا مشخصات فنی همان محصول استخراج شود؛ یک مقدار واحد برای همه کابلها مناسب نیست.
اجزای اصلی دستگاه
یک سامانه آزمون کشش معمولاً شامل سازه بارگذاری، محرک حرکت، حسگر نیرو، گیرههای نگهدارنده نمونه و بخش کنترل و ثبت داده است. برخی دستگاهها امکان اتصال به رایانه و نمایش منحنی نیرو در برابر جابهجایی یا تغییر طول را نیز فراهم میکنند. کیفیت گیرهها اهمیت زیادی دارد، زیرا نمونه باید محکم نگه داشته شود بدون آنکه در محل گیره آسیب غیرواقعی ببیند. ظرفیت نیرو، دقت حسگر، پایداری حرکت و محدوده سرعت از مشخصاتی هستند که هنگام انتخاب دستگاه باید با نوع نمونه و روش آزمون تطبیق داده شوند.
آمادهسازی نمونه پیش از آزمون
نمونهبرداری باید مطابق روش آزمون و از بخشهایی انجام شود که نماینده محصول باشند. طول نمونه، قطر، ساختار لایهها و نحوه آمادهسازی باید پیش از شروع مشخص شوند. هنگام برش یا جدا کردن اجزای کابل باید از آسیب ناخواسته به هادی یا عایق جلوگیری کرد؛ بریدگی یا خراش ممکن است محل شکست را تغییر دهد. هر نمونه باید شناسه یکتا داشته باشد و اطلاعاتی مانند نوع کابل، شماره بچ، تاریخ نمونهبرداری و شرایط نگهداری ثبت شود. اگر نمونه پیش از آزمون دارای نقص ظاهری است، وضعیت آن باید در گزارش درج شود.
مراحل کلی انجام آزمون کشش
ابتدا دستگاه از نظر سلامت سازه، گیرهها، حسگر نیرو و اتصالات بررسی میشود. نمونه مطابق روش مصوب در گیرهها نصب میگردد و باید تا حد امکان در امتداد محور بارگذاری قرار داشته باشد. سپس محدوده نیرو، سرعت حرکت و روش ثبت داده بر اساس استاندارد یا مشخصات محصول انتخاب میشوند. پس از شروع آزمون، دستگاه نیرو را طبق برنامه اعمال میکند و دادههای لازم ثبت میشوند. پس از پایان، نمونه از نظر محل شکست و نوع تغییر شکل بررسی میشود. مقادیر دقیق سرعت، ابعاد نمونه و معیار پایان آزمون باید از روش معتبر گرفته شوند، نه از حدس اپراتور.
چه دادههایی از آزمون به دست میآیند؟
بسته به طراحی دستگاه و تجهیزات جانبی، آزمون میتواند اطلاعاتی درباره نیروی بیشینه، نیروی شکست، جابهجایی و رفتار نمونه در طول بارگذاری فراهم کند. در صورت اندازهگیری دقیق ابعاد اولیه و استفاده از روش محاسبه معتبر، میتوان شاخصهای مکانیکی تعریفشده در استاندارد را نیز گزارش کرد. واحدها و روش محاسبه باید در گزارش روشن باشند تا نتایج قابل مقایسه باقی بمانند. منحنی نیرو و جابهجایی ممکن است برای تحلیل رفتار نمونه مفید باشد، اما تفسیر آن به نوع ساختار کابل و روش آزمون وابسته است.
عوامل مؤثر بر دقت و تکرارپذیری
لغزش نمونه در گیره، ناهمراستایی، آمادهسازی نامناسب، انتخاب محدوده نامناسب نیرو و وضعیت کالیبراسیون میتوانند نتیجه را تغییر دهند. همچنین تفاوت در طول نمونه یا محل گیره ممکن است باعث تمرکز تنش شود. برای کاهش پراکندگی، از دستورالعمل مکتوب استفاده کنید، اپراتورها را آموزش دهید و شرایط آزمون را تا حد امکان ثابت نگه دارید. اگر نتایج نمونههای همسان اختلاف زیادی دارند، ابتدا اجرای روش و وضعیت دستگاه بررسی شود. تکرار آزمون باید طبق روش مصوب انجام شود و علت تکرار نیز ثبت گردد.
چگونه دستگاه مناسب انتخاب کنیم؟
پیش از خرید، نوع کابلها، بیشینه نیروی مورد انتظار، ابعاد نمونه، سرعتهای آزمون، استانداردهای مورد نیاز و تعداد آزمایشهای روزانه را مشخص کنید. محدوده و دقت حسگر نیرو، کیفیت گیرهها، پایداری حرکت، نرمافزار ثبت داده و امکان اتصال به رایانه از معیارهای مهم هستند. همچنین باید بررسی شود که لوازم جانبی لازم برای نمونههای مختلف در دسترس هستند یا خیر. هزینه خرید تنها عامل تصمیمگیری نیست؛ آموزش، کالیبراسیون، تعمیرات، قطعات یدکی و زمان توقف دستگاه نیز بر هزینه مالکیت اثر میگذارند.
ایمنی هنگام استفاده
آزمون کشش میتواند با شکست ناگهانی نمونه یا رها شدن انرژی ذخیرهشده همراه باشد. بنابراین اپراتور باید از حفاظهای دستگاه استفاده کند و دستها را هنگام بارگذاری از گیرهها و بخشهای متحرک دور نگه دارد. پیش از تنظیم یا جابهجایی نمونه، دستگاه باید در وضعیت ایمن قرار گیرد. نمونهها و گیرهها نباید فراتر از ظرفیت مجاز بارگذاری شوند و قطعات آسیبدیده باید پیش از استفاده بررسی یا تعویض شوند. آموزش ایمنی و آشنایی با توقف اضطراری باید بخشی از برنامه راهاندازی دستگاه باشد.
کالیبراسیون و نگهداری
برای حفظ قابلیت اعتماد نتایج، حسگر نیرو و سامانههای اندازهگیری باید طبق برنامه آزمایشگاه بررسی و در صورت لزوم کالیبره شوند. گیرهها، اتصالات و بخشهای متحرک باید از نظر سایش، لقی و آسیب بازبینی شوند. پس از استفاده، دستگاه را طبق دستورالعمل تمیز کنید و از اعمال بار خارج از محدوده مجاز بپرهیزید. سوابق سرویس، کالیبراسیون، تعمیرات و تغییرات تنظیمات باید نگهداری شوند. اگر دستگاه ضربه خورده یا نتیجههای غیرعادی ارائه میدهد، پیش از ادامه آزمونهای حساس وضعیت آن را بررسی کنید.
گزارش آزمون و ردیابی نتایج
گزارش کامل باید شامل شناسه نمونه، نوع کابل، مشخصات ماده، ابعاد اولیه، روش آزمون، تنظیمات کلیدی، شناسه دستگاه، تاریخ، اپراتور و نتیجه باشد. در صورت بروز شکست یا مشاهده غیرعادی، محل و شکل آن نیز ثبت شود. نگهداری دادههای خام در کنار نتیجه نهایی به بازبینی محاسبات و بررسی اختلافها کمک میکند. اگر نتایج در طول زمان مقایسه میشوند، بهتر است از روش نمونهبرداری و شرایط آزمون یکسان استفاده شود. این مستندسازی به واحد کنترل کیفیت امکان میدهد تغییرات مواد اولیه یا فرایند تولید را سریعتر شناسایی کند.
جمعبندی
دستگاه تست کشش کابل ابزاری برای ارزیابی رفتار مکانیکی نمونه در برابر نیروی کششی کنترلشده است. انتخاب صحیح دستگاه به نوع کابل، محدوده نیرو، روش استاندارد و سطح دقت مورد نیاز بستگی دارد. آمادهسازی درست نمونه، اجرای یکنواخت آزمون، کالیبراسیون و ثبت سوابق به قابل اعتماد بودن نتایج کمک میکنند. پیش از خرید، مشخصات فنی و خدمات پس از فروش را با نیاز واقعی آزمایشگاه مقایسه کنید و برای تعیین شرایط آزمون از استاندارد یا روش معتبر مربوط استفاده نمایید.
انتخاب روش آزمون کشش کابل
پیش از اجرای آزمون، مشخص کنید که هدف ارزیابی هادی، جزء تقویتکننده یا نمونهای از ساختار کامل کابل است. نوع نمونه و استاندارد مربوط، روش آمادهسازی و معیار پذیرش را تعیین میکنند. استفاده از یک روش عمومی برای نمونههای متفاوت ممکن است نتایج قابل مقایسه ایجاد نکند. هر تغییر در طول نمونه، نوع گیره یا تنظیمات باید با روش معتبر سازگار باشد و در گزارش ثبت شود.
