دستگاه آزمون خمش فشاری پروفیل PVC-U

در صنعت تولید پروفیل‌های UPVC (پلی‌وینیل کلراید بدون نرم‌کننده) یکی از مهم‌ترین آزمون‌های کنترل کیفیت، آزمون خمش فشاری همزمان (Combined Bending & Compression Test) است. این آزمون به‌منظور ارزیابی رفتار پروفیل در شرایط واقعی بارگذاری (مانند وزن شیشه، فشار باد، وزن برف و بار مرده) انجام می‌شود و مستقیماً با استانداردهای ملی ایران (ISIRI 19012 و ISIRI 13115) و استانداردهای بین‌المللی (EN 12608، EN 514، DIN 16830 و RAL-GZ 716/1) مرتبط است.

دستگاه آزمون خمش فشاری پروفیل PVC-U معمولاً به نام Universal Profile Bending & Compression Tester یا Bending-Pressure Combined Tester شناخته می‌شود و هدف اصلی آن شبیه‌سازی بارگذاری واقعی بر پنجره و درب UPVC در بدترین شرایط است.

چرا آزمون خمش فشاری همزمان ضروری است؟

پروفیل پنجره UPVC در عمل همزمان تحت دو نوع تنش قرار می‌گیرد:

• تنش خمشی: ناشی از وزن شیشه، فشار باد و بار برف روی لنگه‌ها
• تنش فشاری: ناشی از وزن کل سازه پنجره و نیروی پیش‌تنیدگی پیچ‌ها و مهره‌ها

اگر فقط آزمون خمش ساده (مانند سه‌نقطه‌ای یا چهارنقطه‌ای) انجام شود، رفتار واقعی پروفیل در نصب پنجره شبیه‌سازی نمی‌شود. به همین دلیل استانداردهای جدید (به‌ویژه RAL-GZ 716/1 ویرایش ۲۰۲۲ و EN 514:2022) آزمون ترکیبی خمش + فشار را الزامی کرده‌اند.

سایر دستگا ها : دستگاه تست CBC

در ایران نیز سازمان ملی استاندارد از سال ۱۴۰۱ در استانداردهای اجباری (مانند استاندارد ۱۹۰۱۲) به‌تدریج به سمت پذیرش این آزمون حرکت کرده است.

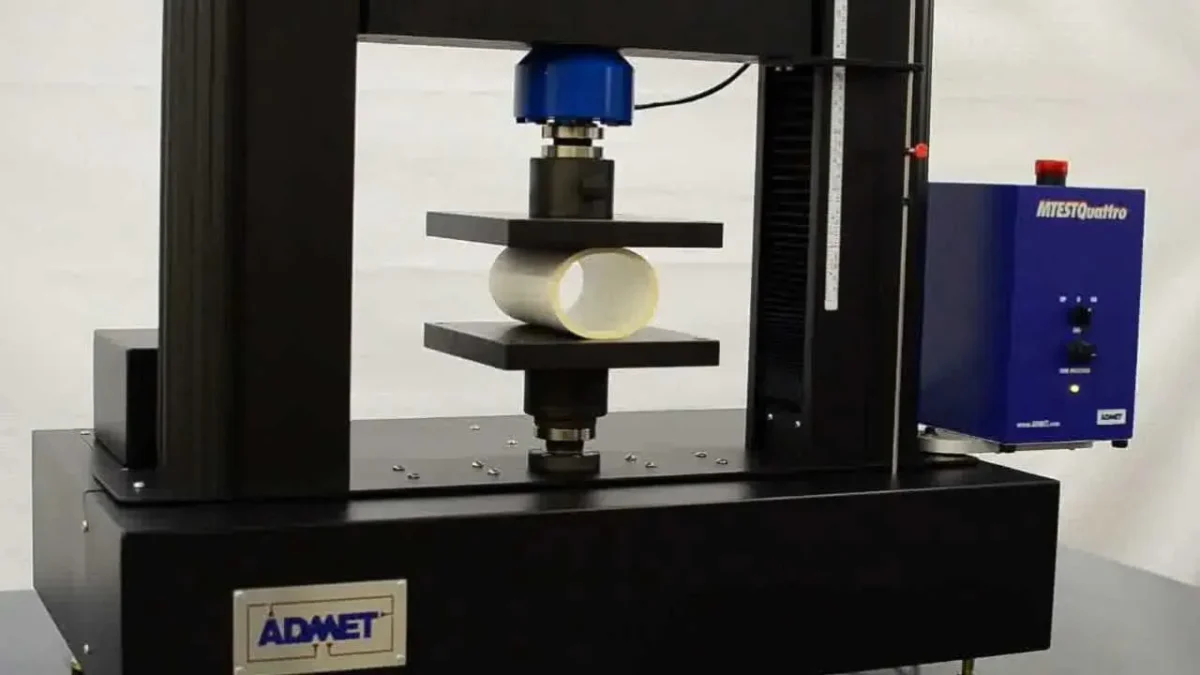

دستگاه آزمون خمش فشاری پروفیل PVC-U

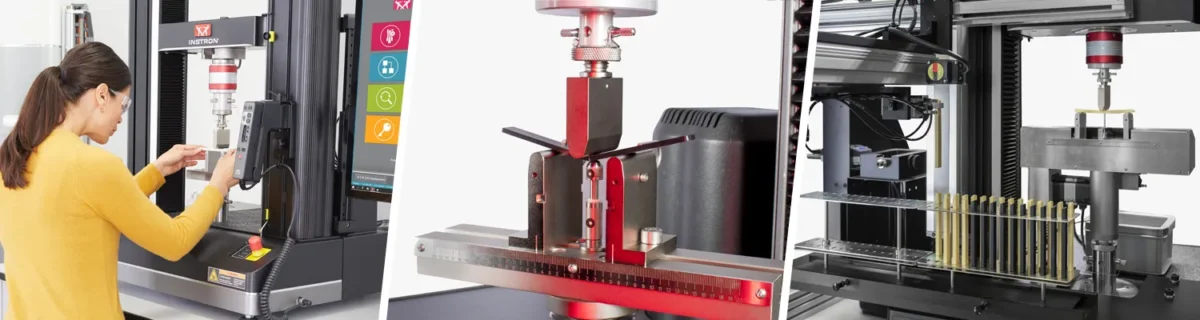

اصول کار دستگاه آزمون خمش فشاری

دستگاه معمولاً از اجزای زیر تشکیل شده است:

• چارچوب اصلی بسیار صلب (معمولاً از پروفیل HEB یا ورق‌های ضخیم ساخته می‌شود)
• دو عدد جک هیدرولیک یا الکترومکانیکی برای اعمال نیروی فشاری عمودی
• سیستم خمش کنترل‌شده (معمولاً با استفاده از دو تکیه‌گاه ثابت و یک یا دو نقطه بارگذاری)
• سلول بار (Load Cell) دقیق با ظرفیت ۵۰۰ تا ۲۰۰۰ کیلوگرم (بسته به سایز پروفیل)
• سیستم اندازه‌گیری تغییرشکل (Displacement) با دقت ۰٫۰۱ میلی‌متر

نرم‌افزار ثبت داده که نمودار نیرو-تغییرشکل و محاسبه مدول خمش و مقاومت نهایی را انجام می‌دهد

روش استاندارد اجرای آزمون (بر اساس EN 514 و RAL-GZ 716)

نمونه پروفیل معمولاً به طول ۱۱۰۰ میلی‌متر (یا طبق استاندارد مربوطه) برش می‌خورد.

مراحل آزمون:

تکیه‌گاه‌ ها : فاصله تکیه‌گاه‌ها معمولاً ۱۰۰۰ میلی‌متر (L = 1000 mm)

اعمال فشار اولیه : نیروی فشاری عمودی (معمولاً ۱۰۰ تا ۳۰۰ نیوتن بسته به کلاس پروفیل) به‌صورت همزمان از بالا وارد می‌شود تا شرایط واقعی نصب شبیه‌سازی شود.

بارگذاری خمشی : نیروی خمشی با سرعت ثابت (معمولاً ۵ تا ۱۰ میلی‌متر بر دقیقه) افزایش می‌یابد تا به یکی از حالت‌های شکست برسد:

شکست ترد (Cracking)

تغییر شکل پلاستیک بیش از حد مجاز (Deflection > L/200 یا L/250)

رسیدن به نیروی حداکثر مجاز طبق جدول استاندارد

ثبت داده‌ها : منحنی نیرو در مقابل تغییرشکل میانی (Mid-span deflection) رسم می‌شود.

معیار قبولی : پروفیل باید حداقل نیروی خمشی و تغییرشکل مجاز جدول استاندارد (Class A, B1, B2, C) را تحمل کند.

نکات مهم هنگام خرید یا سفارش دستگاه

حتماً دستگاه باید مجهز به گواهی کالیبراسیون سلول بار (طبق ISO 7500-1 کلاس ۰٫۵ یا ۱) باشد.
نرم‌افزار باید گزارش را به صورت خودکار با لوگوی آزمایشگاه و شماره نمونه صادر کند.
امکان ذخیره منحنی نیرو تغییرشکل و محاسبه مدول خمش (E) و استحکام خمشی (σ) الزامی است.
دستگاه باید قابلیت تست پروفیل‌های مختلف (۶۰، ۷۰، ۸۰ و ۹۰ میلی‌متری) را با تعویض سریع تکیه‌گاه داشته باشد.
گارانتی حداقل ۱۸ ماه و خدمات پس از فروش در شهرهای بزرگ الزامی است.

سایر دستگا ها : دستگاه ضربه آیزود چارپی

نتیجه‌گیری

دستگاه آزمون خمش فشاری پروفیل PVC-U دیگر یک تجهیزات اختیاری نیست؛ بلکه یکی از الزامات اصلی استانداردهای اجباری سازمان ملی استاندارد ایران و الزامات نظام مهندسی ساختمان برای تولیدکنندگان پروفیل UPVC است. انتخاب دستگاه با دقت بالا، نرم‌افزار کاربرپسند و خدمات پس از فروش قوی می‌تواند کیفیت محصول نهایی را تضمین کرده و از برگشت کالا و شکایت مشتری جلوگیری کند. اگر قصد خرید یا سفارش چنین دستگاهی را دارید، پیشنهاد می‌شود قبل از تصمیم‌گیری حداقل از دو یا سه تولیدکننده معتبر بازدید کنید و نمونه تست واقعی روی پروفیل خودتان را درخواست نمایید.
